冬季是管道施工事故的多發(fā)性季節(jié)。由于PPR本身材料性能決定其在冬季氣溫較低的情況下：施工、裝卸、運輸?shù)纫幌盗羞^程中容易出現(xiàn)不同程度管材管件破裂、斷裂等情況。在此環(huán)境下，不但對管道工程施工有較大影響，而且施工難度加大，為確保用戶管道施工安全，有效防止因冬季管道施工漏水而造成的麻煩和不必要的損失，現(xiàn)將蘇優(yōu)PPR管材冬季施工注意事項歸納如下，一定要重視哦。

 1、PPR材料的特性在低溫下表現(xiàn)為低溫脆性。在外力作用下，當(dāng)外力大于其承受極限時，極有可能產(chǎn)生破裂等現(xiàn)象。國家《建筑給水聚丙烯管道技術(shù)規(guī)范》GB-T18742.2-2003對此有詳細(xì)說明，因此在冬季施工應(yīng)注意PPR的冷脆性。

主要表現(xiàn)形式：受力部位不同而產(chǎn)生不同情況的破裂，管材破裂主要在搬運或施工中受外力強(qiáng)沖擊所致。一般外表不易察覺，常出現(xiàn)在管件連接處，讓人誤認(rèn)為是焊接質(zhì)量問題及沙眼。因在外部受力，裂縫外緊內(nèi)張，一般還能承受2-4KG的供水壓力，誤以為焊接質(zhì)量存在問題。有時用戶在管道通水后短期內(nèi)沒有發(fā)現(xiàn)漏水線下，一段時間后才漏水。管道在連接前，端部宜去掉受損部分，安裝完畢及時做好管道的水壓試驗。

　2、管材搬運。低溫時PPR管道脆性很強(qiáng)，故在運輸、搬運、裝卸時要做到輕裝輕放。嚴(yán)禁拋、摔、拖、滾等現(xiàn)象，此時所造成管材及管件破裂及暗傷不易發(fā)現(xiàn)，只有通過水壓試驗才能夠發(fā)現(xiàn)問題。

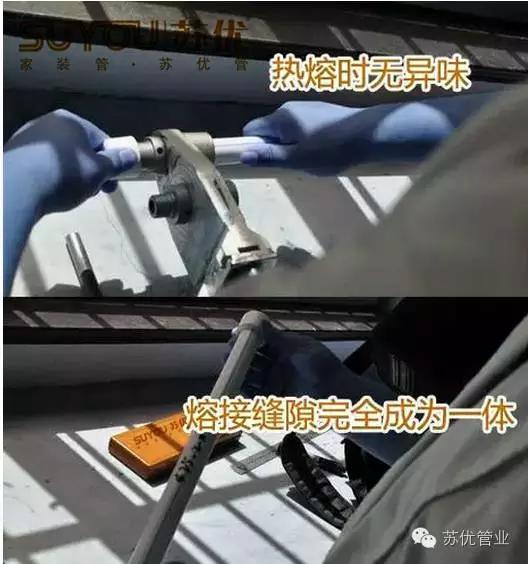

　3、PPR焊接溫度260±10 ℃。嚴(yán)禁過高溫度焊接，因為高溫度會使焊接頭碳化其高分子材料變質(zhì)，即使水壓試驗接口處也一時難以發(fā)現(xiàn)漏水現(xiàn)象。在近期或以后三個月甚至三年都會出現(xiàn)漏水。所以焊接溫度是管道焊接質(zhì)量的關(guān)鍵所在。當(dāng)氣溫低于5℃時，應(yīng)采取保護(hù)措施，調(diào)整焊接吸熱時間。一般吸熱時間延長50%。

4、水壓試驗。管道安裝完畢后，及時做好水壓試驗，冷水管試壓壓力為工作壓力的1.5倍，但不得小于0.9MPA，熱水管試壓為工作壓力的2倍，但不得小于1.2MPA。穩(wěn)壓時間為30分鐘，冬季水壓試驗完畢應(yīng)及時把管道里的水放完。冬季長期不用水時，若無可靠保溫措施，也應(yīng)將管道內(nèi)的水放完，防止凍裂和脹裂管道。

想要了解更多關(guān)于專業(yè)PPR知識的文章，請點擊關(guān)注二維碼
